УФ сушка для флексографской печатной машины AtlasFlex-YR



Меры предосторожности перед запуском

Предупреждение:

- Перед каждым запуском необходимо проверять вкл/выкл нагнетателя (воздуходувки) и его функционирование. Затем периодически проверяйте работу нагнетателя, чтобы избежать неисправностей.

- Регулярно счищайте остатки растворителя. Его накопление может привести к неисправности.

- Важно хорошо выполнить заземление во избежание утечки. Не подключайте к газовым и водным трубам. Не вставляйте провод заземление в машину без прерывателя.

- Избегайте УФ облучения кожи во время работы. Не прикасайтесь к УФ лампе во время работы во избежание ожога.

- Проверьте направление вращения двигателя. Оно должно соответствовать направлению стрелки.

Внимание

Перед запуском

1.Оптимальная окружающая рабочая температура ниже 30оС.

Машина не должна быть расположена в пыльном или влажном месте.

Машина не должна работать в помещении со взрывоопасными или коррозийными газами.

2.После установки машины, подключите питание. Убедитесь, что оно подходит вашей машине. Напряжение варьируется в пределах ±5% от номинального.

3.Машину необходимо заземлить во избежание удара током.

Следуйте правилу №3 по заземлению (до 100Ω) .

Не подключайте провод заземления к газовой или водной трубке.

Не заземляйте машину без прерывателя.

УФ лампа и ее установка

1.Используйте УФ лампы, поставляемые нашей компанией. Использование других ламп может привести к ненадежной работе и уменьшить срок службы лампы. Может возникнуть перегрев оборудования из-за разницы в электрических характеристиках или стандартах.

   - Если используются лампы другого производителя, наша компания за дефекты или неисправности оборудования ответственности не несет.

2.Во время установки лампы, держите ее за два края. Не допускается брать дампу за кварцевую часть, останется отпечаток пальца. Если вы случайно дотронулись до лампы рукой, используйте спирт, чтобы протереть лампу.

3.Срок службы более 500 часов для УФ лампы, при мощности более 400Вт/дюйм (160Вт/см)

Срок службы лампы более 800 часов при мощности менее 400Вт/дюйм (160Вт/см).

Нагнетатель

1.Подключите трубку вытяжки  диаметром152мм к выходу. Если воздушная трубка более 5м, необходимо подключить вспомогательный двигатель.

2.Установите трубу между стойкой лампы и вытяжкой максимально прямо. Постарайтесь ничем не загородить поток вытяжки в разгрузочный порт вытяжки.

3.Отрегулируйте положение регулируемых компонентов.

Особенности

Мощность: AC 3/N-380В/220В/50Гц

№ лампы: BE.L 500 HOO/X

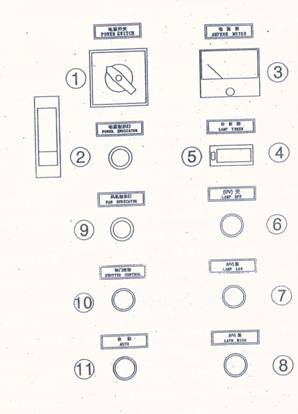

Панель управления

УФ сушка для флексографской печатной машины AtlasFlex-YR - фотография

1.Переключатель питания: контроль подачи питания (вкл/выкл)

2.Индикатор питания: Контроль включения питания, загорается лампочка-индикатор

3.Амперметр

4.Счетчик времени: счетчик работы УФ лампы

5.Переключатель счетчика времени: Нажмите для включения счетчика времени

6.Кнопка остановки УФ лампы: Нажмите этот переключатель, чтобы выключить УФ лампу и отключить лампочку индикатор.

7.Кнопка низкого значения УФ лампы (Lo): Нажмите переключатель, Уф лампа  перейдет в положение Lo, индикатор горит зеленым цветом.

8.Кнопка высокого значения УФ лампы (Hi): Нажмите переключатель, Уф лампа перейдет в положение Hi, индикатор горит зеленым цветом.

9.Переключатель затвора: Нажмите кнопку, выдвинется затвор для перекрытия УФ лампы.

11. Контрольный переключатель: Нажмите кнопку, контроль скорости печати в Hi/Lo положении УФ лампы.

Управление

1.Нажмите кнопку включения УФ лампы на панели (Hi, Lo). Время накаливания лампы 3-5минут. Начнет работу двигатель вытяжки, после этого можете начать работу.

2.стойкость к высоким температурам печатных материалов отличается, как отличается и скорость сушки УФ краски и скорость печати. Выберите подходящую мощность Уф излучения и скорость печати, чтобы Уф краска полностью высохла (чем сильнее Уф излучение, тем выше температура).

3.Чтобы выключить машину и лампу, нажмите кнопку STOP. Вентилятор продолжит работать еще в течение 6-8 минут, затем остановится.

4.Это нормально, если после выключения лампы выполнить мгновенное ее включение, то она загорится сразу же. Необходимо некоторое время, чтобы лампа остыла и снова включить ее.

5.Убедитесь, что направление вращения соответствует направлению стрелки. Избегайте обратного вращения, иначе температура внутри машины станет слишком высокой.

6.Не переключайте часто UVSelect во время работы машины.

Процедура работы:



Включите подачу питания





Поверните переключатель контрольной мощности





Загорится лампочка-индикатор



Нажмите переключатель УФ лампы (Lo)



Нажмите контрольный переключатель

Загорится УФ лампа (Lo)



Нажмите переключатель УФ лампы (Lo)

Уф лампа в стабильном состоянии, начинает работу двигатель вытяжки



Загорится УФ лампа (Lo)

Выбор УФ лампы (Hi/Lo)



Уф лампа в стабильном состоянии, начинает работу двигатель вытяжки

Начало работы



Начало работы



Чтобы выключить машину нажмите кнопку STOP.

Выключите прерыватель, если машина не используется долгое время.
