Инструкция по эксплуатации Флексографской печатной машины AtlasFlex-320–ZBS ( Атлас Флекс )
СОДЕРЖАНИЕ

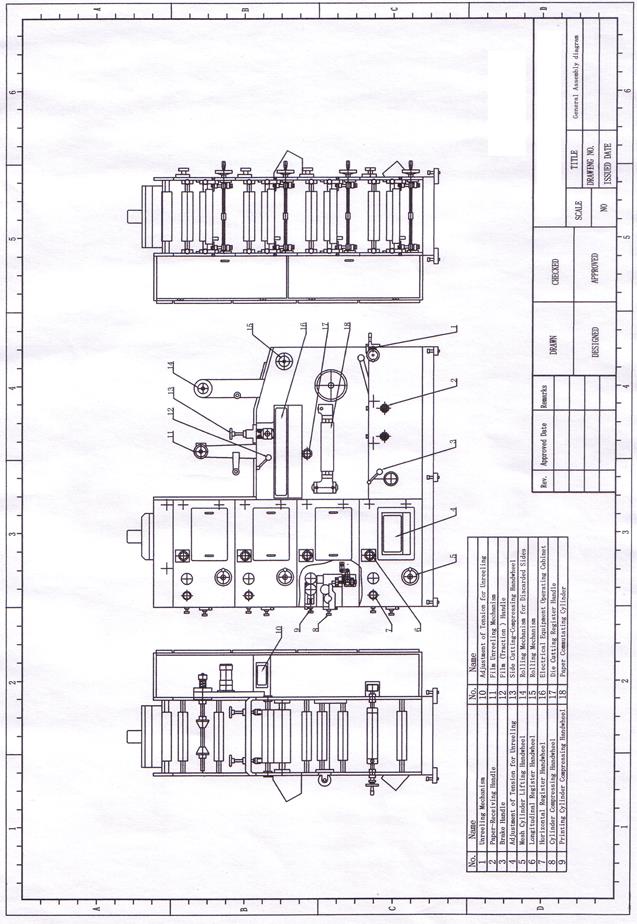

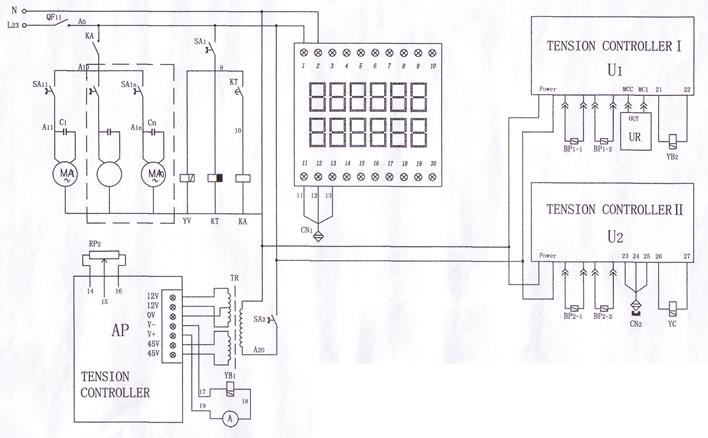

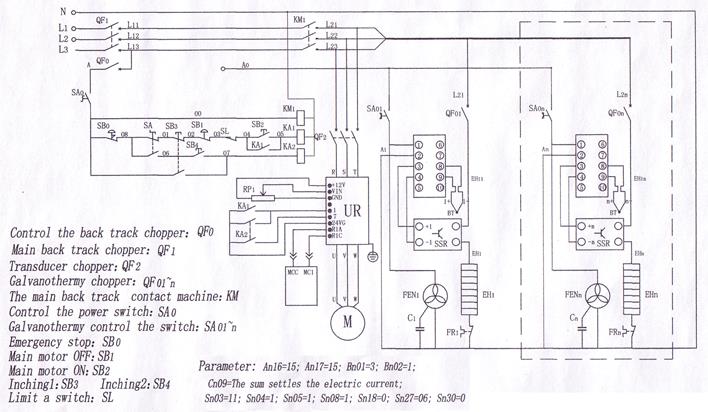

1 Основные технические параметры 2 Схемы 3 Общая часть 4 Система подачи бумаги 5 Печатающая система 6 Система приёма бумаги 7 Электрическая схема
Основные технические параметры флексографской машины AtlasFlex:
Скорость печати: 10 – 55 м/мин Цвет печати: 4-6 цвета Толщина материала: от 70г до 250г Толщина печатающей формы: 1,7 мм Толщина двух стороннего скотча: 0,38 мм
Максимальный диаметр рулона на размотке: 600 мм (дополнительное устройство размотки: 900 мм) Максимальный диаметр рулона на намотке: 550 мм Минимальный / Максимальный шаг печати (рапорт печати): 177,8 мм / 323,85 мм ( под заказ: 206.38 мм / 460.38 мм или 238.13 мм / 539.75 мм ) Точность приводки: + 0,1 мм Мощность главного двигателя: 2,2 кВт Общая мощность: 6,8 кВт Общая мощность пульта управления УФ-сушкой: 9 кВт Мощность УФ-ИК (кмбинированных) сушек: 25 кВт Напряжение сети: 380 + 10 % Давление воздуха: 5-6 бар Габаритные размеры: 2 (ширина) х 1,1 (длина) х 2,1-2.5 (высота) Вес: 1800 кг – 2500 кг (в зависимости от конфигурации)

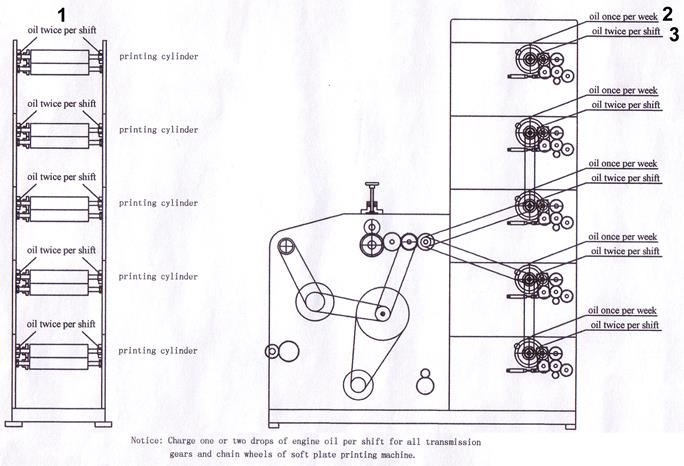

Рис. 3 Схема смазки флексографской печатной машины AtlasFlex (ZBS) 1. Печатающий вал добавлять масло дважды за смену 2. Общий привод добавлять масло раз в неделю 3. Одну или две капли масла следует добавлять на каждую шестерню передачи раз за смену.
1 Общая часть 1. Устройства размотки, установлен блок управления на тормозную магнитную муфту, пневматический вал размотки, ручное устройства равнения края полотна, приспособления для склейки бумаги, вал с двумя датчиками которые регулируют натяжения на размотки. Устройства общего натяжения между секциями установлен вал и прижимной вал который управляется магнитной муфтой. 2. Перед первой секции установлен пневматический прижимной вал. Секция печати состоит из печатного вала, форменного вала, анилоксовый вал, ракельная система, дукторный вал и металлическая ванна для краски. Установлена инфракрасная сушка на каждой секции, на пятую печатную секцию можно установить УФ сушку. Приводка печати продольная 360, и поперечная. 3. Устройства намотки, установлен тянущий вал и прижимной вал управляется общим приводом. Вал для высечки, вал с двумя датчиками которые регулируют натяжения на намотки, пневматический вал намотки. Установлен блок управления на намоточный вал и управляется магнитной порошковой муфтой. Машина отличается прочной конструкцией и простотой управления. Пожалуйста, внимательно ознакомьтесь с настоящей инструкцией, прежде чем приступите к работе на ней. Машина должна быть заземлена до подключения к сети.
3. Система подачи бумаги флексографской машины AtlasFlex: Система подачи бумаги включает в себя подающий пневматический вал, приёмный стол,. Подача бумаги контролируется с помощью системы управления, чтобы скорость подачи сохранялась от начала до конца рулона. Снимите пневматический вал с машины и установите в рол бумаги, зафиксируйте пневматическим пистолетом вал, установите на машину и зафиксируйте вал. Протяните бумагу опустите две планки на приемный стол, чтобы зафиксировать бумагу. Затем ровно обрежьте концы и склейте их термо скотчем, после чего поднимите планки.
4 Печатающая система флексографской машины AtlasFlex: Вся подготовительная работа должна быть тщательно проделана до начала работы, и бумага должна быть установлена согласно рис. 1. 1 Подготовьте устройства для наклейки форм, установите форменный цилиндр, и наклейте двух сторонний скотч затем наклейте печатающею форму. 2 Установите анилоксавый вал на машину, ракельную систему, дукторный вал, ванну для краски, и установите форменный вал. 3 Установите зазор между печатным цилиндром и форменным вал 2-3 мм 4 Включите клавишу печать 5 Установите зазор между форменным валом и анилоксам на расстояния 3-5 мм 6 Выключите клавишу печать. 7 Налейте краску в ванну и включите анилоксы чтобы они вращались, отрегулируйте подачу краски на анилокс. 8 Включите машину, скорость флексографской машины должна быть неимение 10 м/мин. 9 Включите клавишу печать, подведите анилокс к форменному валу, но давления не должно быть слишком большим. Отрегулируйте прижим печатающего ролика к бумаге. Прижим также не должен быть слишком большим, чтобы не повредить печатную форму. 10 Приводка: продольная приводка вперед и назад регулируется ручкой находящий сбоку флексографской машины, поперечная приводка в право и влево регулируется ручкой находящий сбоку флексографской машины.
5 Система приёма бумаги флексографской машины AtlasFlex: Автоматический прием бумаги контролируется контролером. Настройка: переедите в режим ручной, установите значения на контролере так чтобы натяжение материала было не сильным и не слабым. Переключите машину в автоматический режим и запустите.
ТИПИЧНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
При включения флексографской машины на старт, флексографская машина не работает
I. (1) Если температура в сушках не прибавляется, реальная температура на термоконтроллере не показывается.
II. (2) Температура сушек не может контролироваться.
III. Двигатель анилоксавого вала, не работает.
Объемы ячеек для анилоксовых валов разной линиатуры

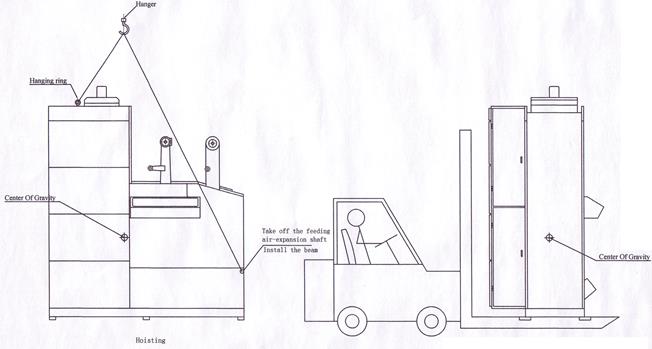

Схемы погрузки-разгрузки флексографских машин AtlasFlex
Необходимое пространство вокруг флексографской машины для работы на ней
|
