Инструкция по флексографской печатной машине AtlasFlex-320-YR ( Атлас Флекс ),

версия с управлением на ЖК-дисплее

Инструкция по эксплуатации, краткая версия

(более полную версию спрашивайте на сайте www.AtlasFlex.ru )

Содержание

1.Введение

2.Основные технические параметры

3.Электрическая контрольная система

4.Сенсорный экран

5.Система размотки материала и система равнения края полотна

6.Система намотки

7.Система печати (чернильная система)

8.Измерительная система

9.Регулировка температуры

10.Система печати

11.Изображение панели управления

12.Список инструментов

13.Дополнительно

14.Неисправности и их устранение

Приложение: защита цилиндра

Прочее:

Список оборудования флексографской машины AtlasFlex-320-YR

Список проверки параметров шестерни и печатного цилиндра

Схема цепи YA320D (PLC)

1.Введение

Флексографская печатная машина AtlasFlex-320-YR предназначена для печати на бумаге и картоне в ролях 30 гр. – 250 гр., самоклеющихся пленке и бумаге, пленках, фольге и других материалах для производства упаковки, этикетки и другой полиграфической продукции. Флексомашина подходит для ротационной 1-8 цветной печати, лакирования, автоматической УФ и ИК сушки краски, высечки – надсечки, холодного тиснения и других операций с материалов, с последующей его намоткой в роль.

Скорость главного двигателя флексографской машины регулируется с помощью частотника (инвертера), натяжение на размотке контролируется магнитной муфтой. Перед управлением внимательно прочтите инструкцию (перед запуском машины ее необходимо заземлить).

2.Основные технические параметры флексографской машины

3.Электрическая контрольная система флексографской печатной машины AtlasFlex-320-YR

1.       Закройте основную муфту электрического источника и нажмите reset для подключения к электрической цепи, нажмите общий рубильник для остановки всей флексографской машины.

2.       Остановка, запуск и регулировка скорости флексографской машины соответствующим образом контролируются при запуске, двигателя, остановке, ускорении и замедлении

3.       Открытие и закрытие муфты анилоксового вала флексографской машины: перед печатью, муфта должна быть закрыта. Для замены бумаги, муфту необходимо открыть, чтобы печатный вал сделал 2-3 хода (на печатном валу не должно остаться чернил), затем закройте муфту.

4.       Муфта натяжения и регулировка точки соединения (POT): размотка бумаги управляется магнитным тормозом, размер натяжения зависит от толщины и ширины бумаги, натяжение не должно быть слишком большим или слишком маленьким (установите электрический ток на 0.35)

5.       Автоматический контроль натяжения на размотке и намотке флексографской машины: сначала отрегулируйте значение натяжения вручную, когда машина будет нормально работать, переключитесь на автоматический режим

6.       Температура всех печей контролируется PLC

7.       Включите все наносящие валы перед включением главного двигателя. При обычной или аварийной остановке двигателя, они перейдут в состояние гомогенизации, чтобы избежать застывания чернил

8.       Муфта протяжки на размотке флексографской машины: эта муфта управляет соединением раската вала размотки с муфтой и останавливает машину. Если на размотке остается мало материала, нажмите кнопку толчка для управления. В это время нажатие кнопки управления будет недоступно.

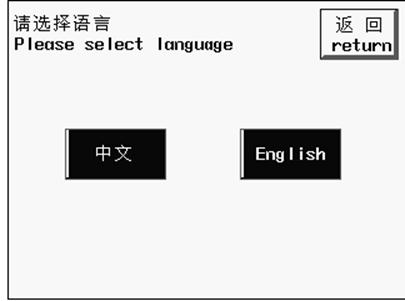

4.Выбор языка (рис. 1), переход к рис. 2

                           Рис. 1

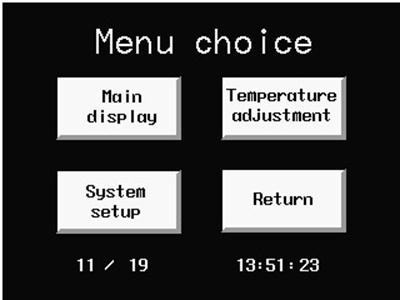

                             Рис. 2

4.1 Нажмите “temperature adjustment” и перейдите к рис. 4, установите температуру, включите кнопку нагрева, кнопку наносящего вала (в соответствии с требованиями), затем нажмите кнопку “return”, чтобы вернутся к рис. 2.

4.2 Нажмите “system setup” и перейдите к рис. 5, установите длину печати флексографской машины, затем нажмите “return”, чтобы вернуться к рис. 2.

4.3 Нажмите “main display” и перейдите к рис. 3, переключите “traction roller” в состояние “close” и ожидайте печати.

5.Размотка материала и контроль равнения края полотна флексографской машины

unwinding material and paper-passing system consist of unwinding shafts , receiving paper platform ,braking roller ,arrestor . control system of rewinding shaft tension control tension to make the reel maintain same tension form the big to small

when the connection between two reels , unload the two pieces of layering pressing paper on the receiving paper platform , use blade to cut the both ends of paper to be smooth and the connect them by tackiness paper tape .after paper connecting ,and then please load layering .

braking roller play very important role in keeping fixed tension of reel when they come into printing zone .so the fixed tension size is adjusted by thickness and width of reel . Tension should not too be small or big , or it will affect precision of registration

6.Система намотки во флексографской машине Atlas Flex -320- YR

Натяжение намотки управляется автоматическим контроллером. Установите значение натяжения перед печатью. Намотка осуществляется при включенном автоматическом режиме. При разрыве бумаги, закройте муфты контроллера натяжения. После соединения бумаги, подключите муфту электрического шкафа.

7.Красочная система флексомашины

Нажмите “temperature adjustment” (рис. 4) на странице “menu choice”, нажмите “ink roller off”,чтобы поменять на “ink roller on”. Установите чернильный бак и влейте туда краску. Отрегулируйте давление между переносящим и анилоксовым валом. Установите ракель, чтобы получить гомогенизацию чернил и ожидайте печати.

8.Измерительная система

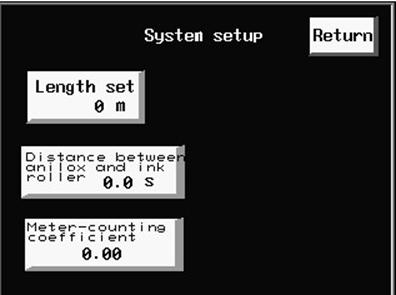

            Рис. 5

     Нажмите “system setup” на странице “manu choice” и перейдите к настройке системы (рис. 5), нажмите “length set” и вызовите клавиатуру. Нажмите “CR”, чтобы сбросить исходные данные, затем введите требуемые данные. Нажмите “ENT” и вернитесь к странице “menu choice”.

9.Регулировка температуры флексографской машины

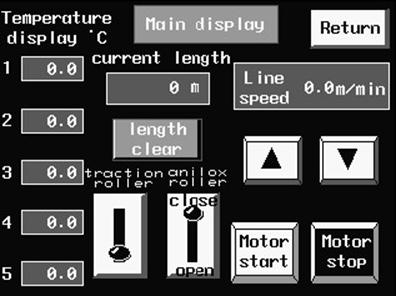

               Рис. 3

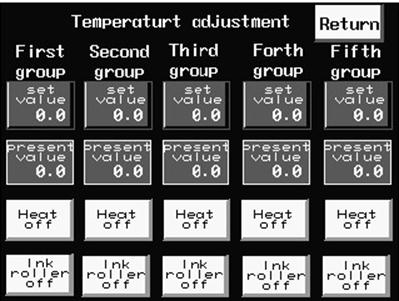

               Рис. 4

       Нажмите “temperature adjustment” на странице “menu choice” и перейдите к регулировке температуры. Каждая перпендикулярная линия отвечает отдельно за свое устройство.

       9.1 Регулировка температуры: нажмите “set value” в первой поперечной линии и вызовите клавиатуру, нажмите “CR”, чтобы сбросить исходные данные, затем введите необходимые данные, проверьте и нажмите “ENT”, для возврата на страницу “temperature adjustment”. При неправильном вводе, сначала нажмите “CLR”, чтобы очистить и затем введите значение повторно. Для других устройств шаги аналогичные.

       9.2 “present value” во второй линии отображает текущую температуру в ИК печи.

       9.3 Третья линия – это кнопка нагрева. Нажмите “heat off”, чтобы переключится на “heat on”, в это время начнет нагреваться печь. Температура нагрева управляется компьютером.

10. Система печати флексографской машины Атлас

      Нажмите “main display” на странице “menu choice” и перейдите к “main display”, переключите “traction roller” в состояние “close”. После завершения вышеописанных шагов, мы можем приступить к работе. Откройте “main machine start” и настройте скорость примерно на 7м/мин, затем переключите анилоксовый вал на “close”. Вал поднимется на 2мм. Анилоксовый вал поднимается, чтобы прижать печатный вал. Давление не должно быть слишком большим. Отрегулируйте давление на бумагу, оно не должно быть слишком большим, чтобы не повлиять на качество печати.

Система регистрации цвета: вертикальная регистрация регулируется маховиком на 360 градусов. При вращении маховика по часовой стрелке печатная пластина продвинется вперед.

Один круг маховика флексографской машины равен 4.8мм, одно положение шкалы равно 0.08мм. При регулировке горизонтальной регистрации один круг равен 1.5мм. При повороте маховика по часовой стрелке печатная пластина переместится влево. При движении против часовой стрелке пластина переместится вправо. После регистрации цвета, двигатель постепенно начнет ускоряться. При ускорении может возникнуть разность в регистрации.

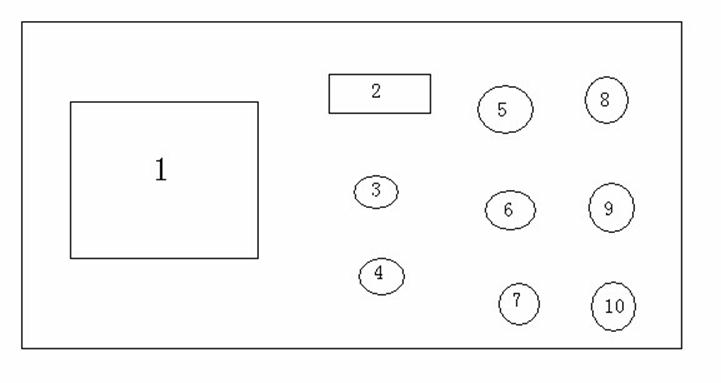

11.Схема панели управления

1. сенсорный экран  2. Индикатор натяжения  3. Регулировка натяжения   4. Регулировка натяжения   5. сброс  6. Запуск главной машины  7. Остановка главной машины  8. Общая остановка  9. Ускорение главной машины   10.снижение скорости главной машины

12. Список инструментов

                             Инструменты

13.Круглый пресс для высечки

Неисправности и их устранение

1.1   При нажатии кнопки управления или кнопки толчка, главный двигатель не работает.

1.2 при нажатии кнопки управления или кнопки толчка главный двигатель не работает

2.1 сушка флексографской машины не нагревает, температура на контроллере не отображается

2.2 Невозможно управлять температурой псушки флексографской машины

3.когда анилоксовый вал флексографской машины в закрытом состоянии и открыт на панели управления, дукторный вал не может работать

Приложение: рекомендации по защите печатных валов флексографской машины серии Атлас Флекс

   Чтобы улучшить качество, продлить срок службы печатного вала и обеспечить хорошую печать необходимо учитывать следующие пункты при работе с цилиндром:

1.      При чистке поверхности цилиндра, протрите ее и проверьте, нет ли на ней царапин, вмятин или других проблем.

2.      После завершения печати сразу же счистите чернила с поверхности цилиндра во избежание их застывания и блокировки сцепления с валом.

3.      Если необходимо отполировать цилиндр предлагаем использовать наждачную бумагу 10000#. Не используйте, острые, твердые предметы для шлифовки поверхности.

4.      Не прикасайтесь к цилиндру голыми руками. Избегайте попадания капель пота на цилиндр в летнее время, чтобы не допустить окисления или царапин.

5.      Используйте профессиональный ракель. Не используйте ракель из фольги или других материалов. Отрегулируйте подходящее давление и угол ракеля в соответствии с условиями.

6.      При высокой окружающей температуре летом не кладите цилиндр в ящик для хранения. При хранении цилиндра почистите его поверхность, покройте его защитным маслом (рекомендуем использовать машинное масло 7#l), покройте его чистой пленкой, защитным слоем (материалом) или гофрированным листом железа. Поместите его в хорошо вентилируемое сухое место.

7.      Держите цилиндр вдали от коррозийных веществ, таких как: кислота, щелочь.
