Описание флексографской печатной машины YH-6800, 6-ти секционной, ярусного построения(ширина печати максимальная 800 мм)

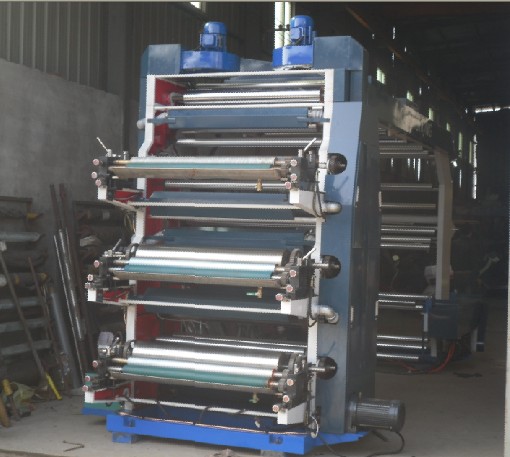

фотография флексографской ярусной печатной машины YH-6800



1. Функции и особенности:

1.       Простота эксплуатации, flexible starting, точная приводка цветов.

2.       Счетчик метража позволяет задать количество изготавливаемой продукции. При достижении заданного количества или при обрыве материала, машина автоматически останавливается.

3.       Ручной подъем и опускание формного цилиндра, при подъеме краска автоматически встряхивается/стряхивается.

4.       Краска равномерно наносится цилиндром с рифленой поверхностью.

5.       Надежная система сушки совместно с высокой скоростью вращения. Когда машина останавливается, цепь автоматически прерывается.

6.       Двигатель с частотным преобразователем скорости позволяет регулировать скорость печати.

7.       На основании формного цилиндра и на держателе пленки находятся кнопки толчкового перемещения/остановки, поэтому машиной с установленными на ней формами легко управлять.

8.       Система нижнего обдува предотвращает прилипание нанесенной краски.

9.       Высокая четкость и качество печати.

10.    Подшипники: NSK, Japan Brand, Germany ASNU вал из алюминиевого сплава









2. Технические характеристики :

Модель

CH886-1000

Кол-во цветов

6

Максим. ширина материала

1050mm

Максим. ширина печати

960mm

Используемый материал

Paper: 80g/m2

Шаг печати

190mm~1000mm

Механическая скорость

90m/min

Скорость печати

80m/min

Точность контроля регистра

Продольное:±0.15mm  поперечное:±0.15mm

Диаметр размотки/намотки

Φ800mm

Цилиндр размотки/намотки

Φ76mm (внутренний диаметр)

Подъем печатной пластины

Автоматический подъемный и опускающийся гидравлический цилиндр

Равнение края полотна:

Контроллер края полотна, 1 шт.

Контроль натяжения

Автоматическая система контроля натяжения на размотке и намотке 2 шт.

Загрузчик размотки и разгрузчик намотки

Пневмовалы , 2 шт.;

Прижим печати

Механическая регулировка

Анилоксовый вал

Металлические анилоксовые валы, 6 шт.

Главный двигатель

3.7Kw, Taiwan

Сушка

Электронагрев

Мощность сушки

20 kw

Обдув

75w X 6шт.

Ветровое устройство обдува

1.5Kw x2pcs

Общая мощность

32Kw

Габариты (L×W×H)

5.2 ×2.4× 3.2m



3. Конфигурация

Управление

1.       Оператор может задать число на счетчике, после достижения заданного количества, машина остановится.

2.       Если нет подачи материала, машина остановится.

3.       Система контроля натяжения.



Узел размотки, намотки

1.       Одно устройство размотки и намотки

2.       Пневмовал для держания материала

3.       Размотка управляется системой автоматического равнения полотна. (EPC)











Узел печати

1.       Low speed and full load startup; система контроля натяжения обеспечивает стабильность натяжения при изменении скорости; шумоподавление.

2.       Алюминиевый вал оснащен японским полусварным небольшим подшипником; flinty oxidation, статически и динамически сбалансирован; low resistance and предотвращение прогиба.

3.       Машина оснащена специальным модулем угловой передачи; точный размер печати, достижение всех требований печати.

4.       The grouped и управляемый нижний вал, выполненный из особых стальных материалов немецкой технологии electrically gilded защитными слоями 0.1mm твердого хрома.

5.       В машине используется гидравлическая загрузка печатных рулонов/валов, рулоны/валы автоматически загружаются, краска передается после подачи сигнала. The machine use hydraulic printing-roll loading system which can automatically load printing rolls and run inks after the machine alarm working signal.

6.       Высокое качество печати.

7.       Удобная и простая эксплуатация, точная приводка, длительный срок службы оборудования.



Узел сушки

1.       Возможность настраивать обдув и нагрев с выпуском воздуха, система обогрева оснащена центральной системой термостатического управления и  группового управления group management.

2.       Устройство формирования с холодным воздухом With the cold air forming devices

3.       Центробежные вентиляторы  1.5kw (2 шт.)

4.       Центробежные вентиляторы 75w (6 шт.)



4. Электрические компоненты

Name

Brand

Name

Brand

01 Засмыкатель

ZHENGTAI

08 Кнопочный переключатель

Schneider

02 Прерыватель

ZHENGTAI

09 Измеритель температуры

Schneider

03 Счетчик

ZHENGTAI

10 Электро-термальная пара

CHINA

04 Поворотный перключатель

Schneider

11 Hint light (индикатор)

Schneider

05 экстренный выключатель

Schneider

12 Автоматический контроль натяжения

CHINA

06 Мини реле

ZHENGTAI

13 Главный двигатель

TAIWAN Brand

07 Частотный преобразоваетль

CHINA

14 EPC устройство (равнение полотна)

CHINA





5. Запасные части:

01

Inner шестигранный гаечный ключ

1

02

Phillip отвертка

1

03

Отвертка для круглых гаек со шлицем

1

04

болты

15

05

Ножницы

1
