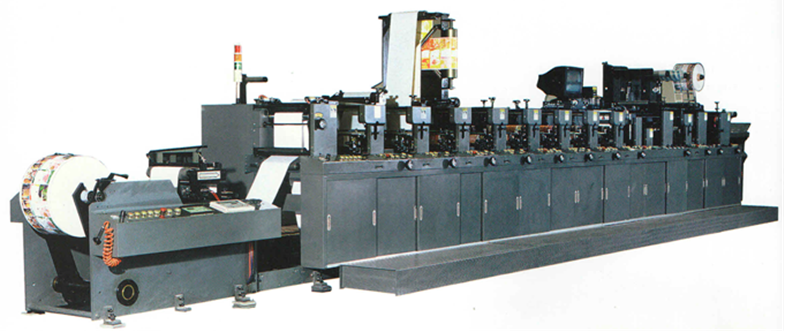

Флексографская печатная машина EK-330 с УФ-ИК-сушками, 8 секций: комплектация



Флексографские печатные машины серия EK, были разработаны в соответствии с международными стандартами полиграфического оборудования.

В машине установлена современная высокотехнологичная система контроля натяжения запечатываемого полотна, контроллер равнение края полотна, ИК/УФ сушки, а также система Видеоконтроля изображения.

Машины поставляются в комплектации до 12 печатных секций и с шириной полотна от 260 до 1470 мм. Машина может печатать на разном материале, например, шелковая бумага, картон, мелованная бумага, самоклеющаяся бумага, бумага с алюминиевым покрытием, BOPP  и PET пленка. Толщина материала от 20 мкм (для не тянущихся пленок) до 0.7 мм (для картона). Скорость печати машины до 150 метров в минуту.

Для печати используются как нетоксичные водные и спиртовые - краски (особо важно при печати на пищевых и медицинских упаковках), так и УФ-краски (для ярких, с сочными красками этикеток).

Эти флексомашины широко применяются для печати на упаковках, используемых в пищевой и фармацевтической сферах, для печати на картонных коробках, этикетках, лейблах и. т.д.



Технические характеристики предлагаемой комплектации

Максимальная ширина полотна

340 мм

Максимальная ширина печати

330 мм

Максимальная ширина высечки

330 мм

Длинна печати (раппорт)

178-508 мм

Длинна высечки (раппорт)

178-508 мм

Диаметр роля размотки

1016 мм

Диаметр роля намотки

762 мм

Модуль зуба

1/8''CP (3.175 мм)

Максимальная производительная скорость

152 м/мин

Мощность

7,5 кВт

Система смазки

Автоматическая, централизованная

Панель управления

На передней консоли

Электропитание

380В х 3 60 Гц

Материал

30-60 мкм ПВХ,  80-150 г/см2 бумага, самоклейка и др.



Описание предлагаемой комплектации:

1. Одна система размотки с пневмоцилиндром по втулки 76 мм, Диаметр роля размотки 1016 мм. Система оборудована:  электромагнитными тормозными муфтами, системой контроля натяжения материала, системой равнения края полотна с фотоэлектрическим датчиком и столом для склейки полотна. Для более легкой и удобной смены ролей, система снабжена гидравлическим краном для подъёма ролей.

2. Одна секция с системой натяжения материала перед печатью.

3. Восемь печатных секций с кассетным построением, включающим в себя: ракельную систему, дукторный вал, анилоксовый вал и формный цилиндр. Печатные секции снабжены функцией само очистки формного и анилоксового валов путем сбрасывания остатка краски на материал после отвода дукторного вала от анилоксового. Двойные боковые рамы.

· Система быстрой смены формных цилиндров без использования инструментов.

· Точная настройка формных цилиндров.

· Регулировка поперечной приводки (ручная)

· Регулировка продольной приводки (ручная)

· Автоматический отвод валов при остановке печати.

· Возможность изменения положения формы без снятия цилиндра.

· Удобное построение секций, легкий доступ ко всем узлам.

· Постоянное вращение анилоксового вала, что предотвращает высыхание краски в растровых ячейках.

· Красочные ванночки из нержавеющей стали.

· Ракельный нож с обратным углом точной настройки.

4. Восемь высокоэффективных сушек включают в себя ИК-лампы, обдув горячим воздухом и система вытяжки с гибкими трубопроводами.

5. Восемь УФ сушек (опция)

6. Одна панель управления

7. Контроллер равнения края полотна на выходе для более точной и ровной намотки материала.

8. Один видеоконтроллер с блоком управления, монитором и стробоскопом.

9. Устройство для снятия статики после печати (стальные заземленные ролики с обдувом)

10. Два вала намотки ролей диаметром до 762 мм под втулки 76 мм. Валы оборудованы системой натяжения материала.

11. Один ЗИП комплект (Инструмент)

Схема строения флексографской печатной машины серии EK





Дополнительные опции и модули:

· УФ-сушка

· Вал охлаждения (опция для пленочных материалов)

· Устройство обработки коронным разрядом

· Красочная помпа (насос) для циркуляции и автоматической подачи краски

· Секция ротационной высечки

· Секция ротационной высечки с сервоприводом

· Система наклейки флексографских форм (полуавтомат с видеоконтролем)
