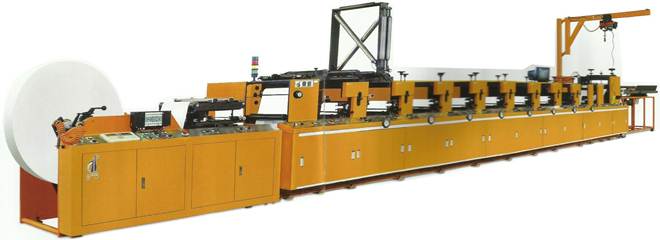

Подробная
конфигурация и технические характеристики
A.Конфигурация
1.Размотка
флексографской машины DH-330
1
Максим.
диаметр на размотке 1067мм
Диаметр
пневмовала 3"
1
Гидравлический
привод подъема рулона
1
Электромагнитная
тормозная муфта
1
Автоматическая
остановка при разрыве бумаги
Оснащена
пневматическим пистолетом для работы на высокой скорости
2.Равнение
полотна флексографской машины DH-330
1
Система
использует шарико-винтовой привод
Фотоэлектрический датчик для отслеживания сдвига полотна
Электронное
устройство отслеживания смещения полотна. При обнаружении смещения материала
система автоматически выравнивает его.
Обеспечивается
постоянное и точное равнение материала.
Замкнутый
контур системы управления для точного отслеживания и корректировки отклонений
Бумагопроводящие
валы анодированы
HV-800-1000
Объект проверки: край полотна
Точность
равнения: ±0.02мм
Стол
для склеивания полотна
1
3.
Система очистки полотна флексографской машины DH-330
1
Система
используется для очиски поверхности полотна
4.Система
натяжения полотна (двухсторонний клеевой вал) флексографской машины DH-330
1
Используется
двухсторонний клеевой вал для захвата и подачи, гарантируется стабильность
натяжения
Точная
система натяжения материала с бесступенчатым регулированием
5.
Печатная секция флексографской машины DH-330
6
Станина
выполнена из легированного чугуна для предотвращения вибраций
Формные
цилиндры (по заказу)
6
Ручная
поперечная приводка и slightly настройка печатной пластины.
Точная
продольная приводка
Одиночный
ракельный нож противоходный
Анилоксовый
вал и формный цилиндр с пневматической муфтой прижима с автоматическим
отводом и быстрой заменой анилоксового вала, красочная ванна из нержавеющей
стали, не требуется использование инструментов.
Формный
цилиндр продолжает вращение в течение 1.5 секунд и переносит краску на
материал для поддержания чистоты формы.
Анилоксовый
вал вращается для предотвращения засыхания краски на его поверхности и
блокирования ячеек.
Устройство
настройки давления между керамическими анилоксовыми валами.
Редуктор:
cp1/8
Вибрация
анилоксового вала, формного вала и groud roller≤0.03мм
Точность
подшипников P5
6.
ИК сушка флексографской машины DH-330
6
7.
Система натяжения на намотке флексографской машины DH-330
1
Используется
двухсторонних клеевой вал для захвата и подачи для обеспечения постоянного
натяжения
8.
Намотка флексографской машины DH-330
1
Диаметр
на намотке 1067мм
Замкнутый
контур системы контроля натяжения с использованием преобразователя
Диаметр
пневмовала намотки 3"
Система
намотки
1
Используются
системы равнения полотна и прижима
9.
Система смазки флексографской машины DH-330
1
Система
автоматической смазки с регулировкой интервала и количества подачи масла
индикация
при отсутствии масла
10.
Устройство монтажа флексоформ флексографской машины DH-330
1
Устройство
монтажа флексоформ с панелью управления для совмещения форм по меткам
Устройство
обеспечивает высокоточнй монтаж флексоформы для точной многоцветной печати
Быстрая
смена флексоформ
11. Комплект инструментов флексографской машины DH-330
1
Специальные
инструменты
12.
Привод флексографской машины DH-330
Зубчатые
шестерни выполнены из стального сплава 20 CrMnTi, прошли высокоточную
обработку и шлифовку
В.
Рабочие условия флексографской машины DH-330
Оптимальная
температура 20-26°С
Относительная
влажность 55-70%
Хорошо
проветриваемое помещение, отсутствие высокой концентрации пыли в воздухе
Освещенность:
нет специальных требований, каждая печатная секция имеет освещение
максимально удобное для очистки флексоформы
Сжатый
воздух: скорость 0,6см3/мин, давление 0,6МР
C.
Расходные материалы для флексографской машины DH-330
No.
Наименование
Характеристики
Кол-во
1
R04--55
Ремень с регулируемой скоростью
Контроль
натяжения
1
1
ИК
лампа
450
2
2
3P
выключатель с самовозвратом
2
3
Кнопка
(зеленая)
2
4
Кнопка
(черная)
2
5
Винтовой
коннектор
APC6-01
по 2
APC6-02
APC8-02
APC10-02
APC10-03
6
T-образный
соединитель
APE8
по 2
APE10
7
L-образный
соединитель
APL6-01
по 2
APL8-02
APL10-02
APL10-03
8
Y-образный
соединитель
APY6
по 2
APY8
9
Прямой
соединитель
APU6
по 2
APU8
APU10
10
Клапан
давления
SR200-08
1
11
Электромагнитный
клапан
4V210-08-DC24V
2
12
Манометр
CS-50
1
13
Воздушная
трубка
φ6
10 метров
φ8
φ10
14
Комплект
инструментов
1
D.
Технические характеристики флексографской машины DH-330
No.
Наименование
Характеристики
1
макс.диаметр
на размотке
1067мм
2
Шаг
печати
190мм—650мм
3
Макс.ширина
материала
340мм
4
Макс.ширина
печати
330мм
5
Мощность
главного двигателя
11кВт
6
Источник
электропитания
380В 3ф 50Гц
7
Расчетная
скорость
0—150 м/мин
8
Толщина
флексоформы
1.7мм
9
Толщина
монтажной ленты
0.38мм
10
Точность
приводки
±0.12мм
11
Автоматическая
остановка при разрыве материала
ДА
12
Предупреждающий
сигнал при малом остатке материала
ДА
13
Автоматическая
остановка при выполнении задания
ДА
14
Счетчик
метража и количества
ДА
15
Настройка
скорости на многих стадиях
ДА
F.
Импортные комплектующие флексографской машины DH-330
