Контроллер равнения края полотна J9C

для флексографской печатной машины AtlasFlex-320-YR



Установка и наладка



Инструкция по эксплуатации



Введение



Являясь обновленной версией контрольной системы модели J9, контрольная система J9C обладает такими свойствами как: аналоговый контроль, простое управление и улучшенная функциональность. Система имеет высокую производительность, змеевидное устройство корректировки отклонения состоит из ультразвуковых датчиков PS-CS, сигнального контроллера и сервопривода постоянного тока.

В данной инструкции дано подробное описание установки и управления системой. Чтобы выполнить установку, уметь управлять и свести к минимуму возможность ошибок, внимательно прочтите инструкцию перед использованием.

Содержание



I. Компоненты системы

II. Установка системы

III. Управление системой

IV. Техническое обслуживание и гарантия

I.           Компоненты системы



1. Система состоит из трех компонентов:

  УЗ датчики PS-CS

  Сигнальный контроллер J9C

  Сервопривод постоянного тока DW-130

2. Технические параметры и свойства отдельных компонентов:

(I) УЗ датчики PS-CS

(1) Технические параметры (Таблица 1)

Способ тестирования:

Slotting auger DuiShe type, степень смещения

Установочное положение:

Вертикальное или горизонтальное

Тестовое расстояние:

48мм

Мощность:

10-30В DC

Выход:

0-5В аналоговый пропорциональный выход, 1 PNP, 1 NPN

Функция

EPC

 (II) Сигнальный контроллер J9C

(1) Технические параметры (Таблица 2)

Способ контроля:

Серводвигатель DC, приводится в движение мощной VMOS

Источник питания:

1фаза, 220В – 50Гц±15%

Реакция:

≤0.01сек

Выход:

DC 0-20В

Окружающая температура:

0оС-50оС

Вес:

7кг

Способ установки:

Автономная установка, определяется пользователем

(III) Сервопривод постоянного тока DW-130

(1) Технические параметры (Таблица 3)

Сила:

150kg.f

Разрешенный вес:

1500кг

Скорость привода:

20мм/сек, 30мм/сек

DC двигатель:

13.5В, 3.6A

Шаг шарикового винта

4мм, 6мм

Путь:

130мм

(2) Свойства:

  Высокая скорость и высокая точность при корректировке отклонения.

  Стабильная работа.

II. Установка системы



1.     Установка УЗ датчиков PS-CS

·Крепко установите УЗ датчики PS-CS на держателе.

·Сохраняйте расстояние между линзами датчика и точкой в пределах 10±3мм для достижения оптимальной фокусировки на точке.

·Пожалуйста, выровняйте край материала по белой линии УЗ датчиков. Обратите внимание, что материал не должен пересекаться с точкой обнаружения. Иначе, это приведет к ошибке при обнаружении.

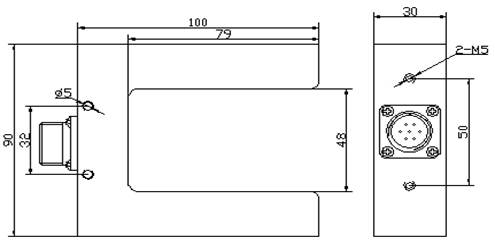

 Установочные размеры смотрит ниже

Описание: 超声波安装



2. Установка сигнального контроллера



Сигнальный контроллер J9C может быть установлен отдельно, или быть встроенным по желанию пользователя.

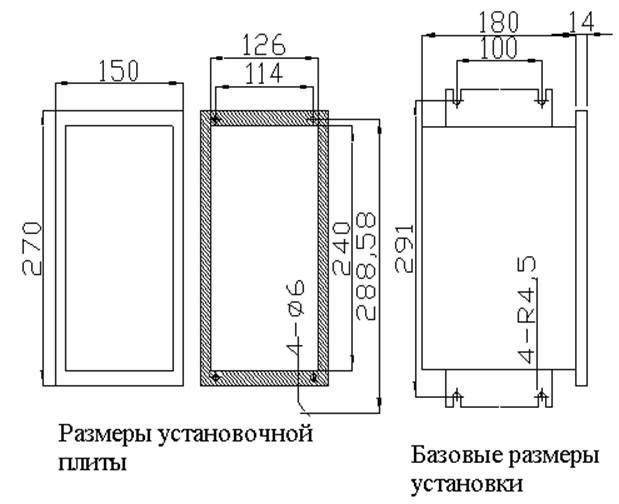

Установочный размер показан на рисунке



3. Установка привода (усилителя)

·Так аппарат точный, он должен быть установлен ровно на горизонтальной поверхности.

·Винты спереди и сзади на раме при установке на затягиваются. Только убедившись, что движения стабильны, затяните винты.

·Регулярно выполняйте смазку, чтобы уменьшить трение.

Установочный размер показан на рисунке







4. Описание функций панели и проводка

Функции задней панели

Рисунок задней панели

1.   5A разъем предохранителя двигателя

2.   3-контактный разъем и линия питания

3.   2A разъем предохранителя

4.   7-контактный разъем: ограничительный и соединительный разъем для автоматического центрирования

5.   7-контактный разъем: подключение PS-2E

6.   Кнопка настройки чувствительности

7.   Сигнализатор

8.   Разъем реле

9.   4-контактный разъем: соединительный разъем для двигателя постоянного тока

10.      Охлаждающий вентилятор



5. Подключение системы

Система должна быть подключена к специальным линиям.

1.         Линии питания: используйте один конец 3-контактного штепселя для подключения к 3-контакному разъему на задней панели контрольного шкафа, а другой конец – для подключения к источнику питания на 220В.

2.         Линии двигателя: используйте линию с 4-контактным штепселем для подключения к 4-контактному разъему в контрольном шкафу и исполнительному устройству соответственно.

3.         Ограничительные и центральные линии: используйте линии с 7-контактным штепселем для подключения к 4-контактному разъему на задней панели контрольного шкафа и исполнительному устройству соответственно.

4.         Фотодатчик с 7-контактным штепселем: подключите его к 7-контактному разъему фотодатчика на задней панели контрольного шкафа.

5.         Провод с 3-контактным штепселем подключает штепсель задней панели с внешним реле. Черный – общий терминал, красный провод – нормальное отключение, желтый провод – нормальное включение.



PS. Плотно вставьте штепсель, если подключение в норме, затем выполните запуск.







III. Управление системой



1. Функции передней панели

Рисунок передней панели

2.     Переключатель питания

3.     Кнопка ручного управления

4.     Кнопка регулировки баланса сигнала

5.     Ручка регулировки чувствительности

6.     Переключатель режима движения, включает 3 режима:

Ручной режим

Автоматический режим

Автоматическое центрирование привода

7.     Лампочка-индикатор предела

8.     Лампочка-индикатор режима баланса

9.     Лампочка-индикатор сигнала

10.  Кнопка сдвига линии/края

11.  Кнопка сдвига вперед/назад



2.Процедуры работы



1)      Проверка запуска

После подключения питания, машина находится в режиме восстановления.

u  В ручном режиме выберите “operation”, загорится соответствующая лампочка-индикатор.

u  В режиме слежения за краем выберите “edge or line”, загорится соответствующая лампочка-индикатор.

u  В режиме слежения за краем выберите “forward of reverse”, загорится соответствующий индикатор.

2)      Проверка функций

1.     Проверка ручного управления

Нажмите кнопку “left/right”, затем исполнительное устройство (или устройство корректировки отклонения) сместится влево или вправо. Когда устройство достигнет предела после нажатия кнопки «влево», загорится индикатор крайнего левого положения и прозвучит сигнал. Аналогично, при нажатии кнопки «вправо». Это значит, что кнопки и пределы в норме.

2.     Проверка автоматического центрирования

Нажмите кнопку “center”, загорится соответствующий индикатор, а исполнительное устройство переместится прямо в центр, независимо от того, где оно автоматически остановилось.

3.     Проверка автоматического режима

Система может автоматически работать с сигналами, подающимися от фотодатчика. Поэтому перед нажатием кнопки автоматического режима, настройте положение фотодатчика, и затем выберите способ слежения (по краю или по линии). Заметим, что когда контроллер находится в автоматическом режиме, кнопка line/edge будет заблокирована и переключение будет невозможно.

Режим слежения по краю: Кнопка line/edge находится в режиме слежения по краю (edge-tracking). Отрегулируйте положение фотодатчика так, чтобы длинная светлая полоса пересекала ролик и материал наполовину с каждой стороны, как на рисунке ниже.

u  При настройке баланса, нажмите кнопку “Auto”, система перейдет в режим автоматического управления.

u  Если точка смещается на одну сторону после нажатия кнопки “Auto”, это означает обратное направление, нажмите кнопку “Forward/Reverse”. Если точка остается на месте, это означает, что исходное направление в норме и корректировка будет выполняться нормально.

3)      Наладка УЗ датчиков

Кнопка line/edge находится в режиме слежения по краю (edge-tracking). Отрегулируйте положение УЗ датчиков, чтобы длинная светлая полоса пересекала отпечатанную линию, как показано на рисунке.

Заметим, что при слежении по линии, основной фон с обеих сторон должен быть одинаковый с зазором с каждой стороны более 5мм.

Теперь автоматическая настройка баланса завершена.



Техническое обслуживание и гарантия

1.  В сигнальном контроллере J9C, если после подачи питания лампочка-индикатор не загорается, посмотрите, не перегорел ли 2А предохранитель. В случае отсутствия работы исполнительного устройства в ручном или автоматическом режиме, проверьте, не перегорел ли 5А предохранитель. В случае неисправности в работе, например: кнопка “Line / Edge” находится в режиме слежения по краю, когда работает по линии  и наоборот – настройте систему снова в соответствии с процедурой работы.

2.  Гарантия: в течение 1 года после проверки и приема этого продукта.

u  Любая ошибка, вызванная производственным браком, в течение гарантийного периода обслуживается бесплатно.

u  Любая ошибка, вызванная неправильным управлением в течение гарантийного периода может быть обслужена с частичным ремонтом и поставкой материала за отдельную плату.

u  Любая ошибка, возникшая по истечении гарантийного периода может быть обслужена с ремонтом за отдельную плату.

Предупреждение:

При использовании пульта на модели, оснащенной им, пользователю необходимо установить кнопку чувствительности на панели управления на максимум. Аналогично, при использовании кнопки чувствительности на панели, кнопка чувствительности на пульте также должна стоять на максимуме.
