Описание MDC ракеля системы Рингер с постоянной фаской

MDС ракель может вставляться в нормальный держатель ракеля.

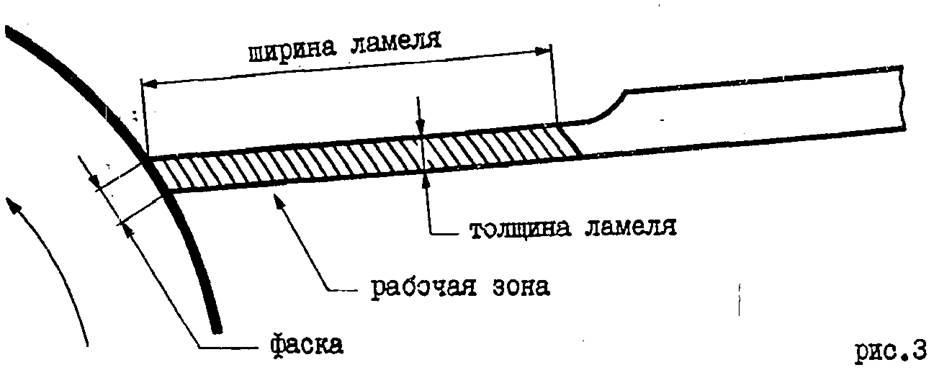

Фаска нового ракеля сохраняет при изготовлении обычный угол с тем, чтобы было возможно практически с первого оборота правильное снятие краски ракелем. Быстро изнашивающаяся пластина (ламель) представляет из себя сильно увеличенную рабочую зону и обеспечивает чрезвычайно долгий срок службы ракеля.

При печатании быстроизнашивающаяся пластина постоянно укорачиваться, не вызывая однако изменения фаски. Во время всего срока службы ракеля его износ не влечёт за собой усиления тоновой градации.

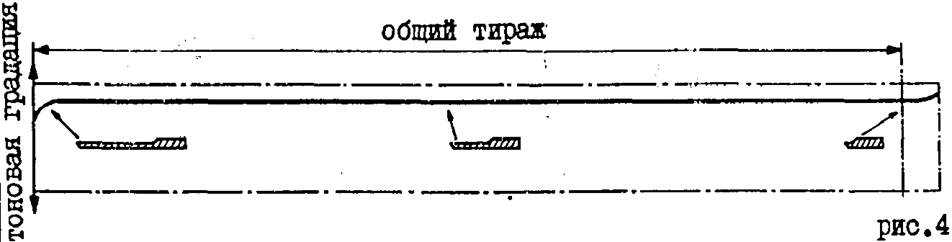

Сравнение рис.1 и рис*4 наглядно показывает преимущества ракеля с постоянной фаской по сравнению с ракелем обычной формы. Кроме того уменьшается износ вследствие оптимального давления ракеля. Тем самым и снятие краски ракелем происходит осторожно.

мое ракель применяется для снятия краски как с травленых, так и с гравированных печатных форм (хромированных и нехромироваяных). Он может применяться как в прямой, так и в косвенной глубокой печати. Кроме того, возможно печатать несколько тиражей одними тем же ракелем. Следующее преимущество становится явным при пробной печати, где часто для каждого нового тиража меняется ракель. С новым MDC ракелем это на долгое время становится излишним и фаска остаётся при каждой печатной форме одинаковой. Тем самым разница между пробной печатью и печатанием тиража, обусловленная ракелем, элиминируется.

MDC ракель является так называемым одноразовым ракелем. В Фирме-изготовителе он точно контролируется, вымеряется и, снабженный протоколом испытаний, поставляется покупателю.

Обранение:

MDC-ракель требует осторожного обращения:

Ламель - самая чувствительная часть ракеля Толщина этой панели равна толщине одного человеческого волоса.

Соблюдайте следующие правила:

Ракель храните в сухом помещении.

Не сматываете ракель плотно

Кладите ракель только на ровные подложки.

Никогда не пользуйтесь оселком для доводки ракеля.

Не ударяйте ракель.

Для доводки ракеля рекомендуем применять синтетическую вату марки "Скотч-Бразт".

Крепление:

MDC-ракели можно закреплять в обычных держателях.

Обязательное условие - держатель ракеля и опорный ракель должны быть очень чистыми. Опорный ракель не должен иметь ни малейшей деформации.

Выбрать такое расстояние "рабочий ракель - опорный ракель" или "рабочий ракель - держатель", чтобы не получить слишком большой прогиб.

Слишком короткое расстояние между опорным и рабочим ракелем может стать причиной недолгого срока службы или даже привести к выламывай ламели.

На рисунках указаны рекомендуемые нами промежутки.

Крепежные винты -завинчивать всегда от середины к краям. Внимание: не допускать образования воин в рабочей зоне ракеля.

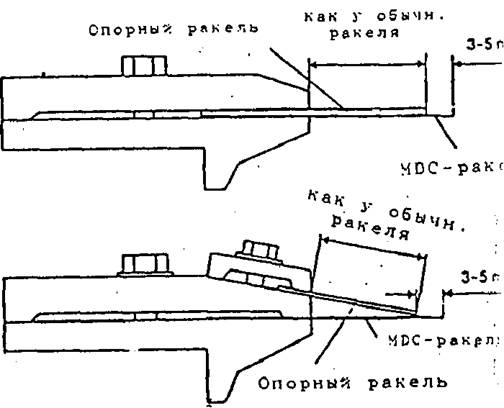

Держатель с опорным ракелем

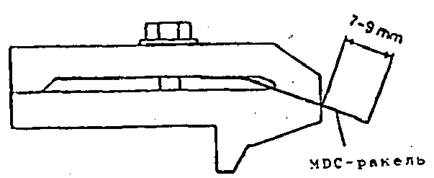

Держатель без опорного ракеля

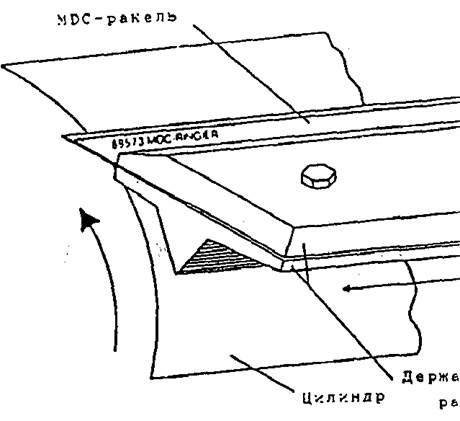

Установка ракеля на цилиндр: Установка на цилиндр по аналогии с обычным ракелем, однако сила прижима должна быть минимальной.

MDC-ракель работает, как правило на половину силы прижима обычного ракеля.

Явления в процессе печатания:

а) Тенение

Когда плоскость соприкосновения ракеля с поверхностью формного цилиндра становится слишком большой, возникает тенение. Рекомендации:

увеличить крутизну ракеля, или

поставить ракель с более тонкой ламелью.

б) Слишком короткий срок службы

Если сроки службы неудовлетворительны, можно внести следующие изменения;

ослабить силу прижима.

если угол установки меньше 65 град, установить более крутой угол

поставить ракель с более толстой ламелью.

в) Наслоение краски на ламели

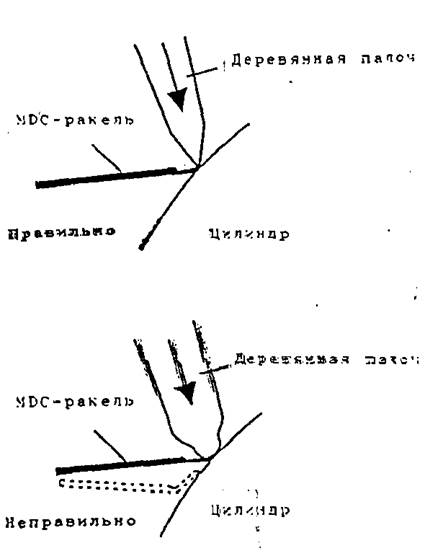

При продолжительном времени работы на острие ламели наслаивается краска, увеличивая тем самым плоскость соприкосновения. Это вызывает растягивание шрифта и изображения или даже полошение по всей окружности цилиндра. Присохшую краску можно снять хорошо заостренной деревянной палочкой. Острие палочки вести при этом с небольшим нажином вдоль цилиндра.

Использование ракеля для печатания нескольких тиражей:

Когда один и тот же ракель использует для нескольких тиражей, его нужно довести тонкой ылиФовальной бумаг или ватой: "Скотч-Ерайт" перед уст новкой на новой печатной форме.

Размеры

Длина:

штучные ракели до 2.600 миллиметров бесконечные ракели в рулонах по 50 и 100 метров фаска:

длина от 0,6 мм до 1,5 мм

Толщина фаски: от 0,05 им до 0,10 мм

Угол: от 45 градусов до 80 градусов

Ширина:

13 мм, 32 мм, 40 мм, 50 мм, 60 мм, 70 мм, 80 мм по желании промежуточные размеры при закупке свыше 2.000 м в год)

Толщина материала:

0,15 мм, сталь «Erberle 18 RR»

Ассортимент поставляемых изделий

«Скотч-Брайт»

-           Для удаления легких рисок от протяжки

-           сглаживания шероховатости поверхности

- зачистки

- применяется в сухом и влажном виде

-не содержит металлических компонентов

- экологичность

- гибкость

Полировальная ткань "Эксце"

Для очистки цилиндров глубокой печати

и растровых валиков. Отличная стойкость к действии растворителей.

"Контра Колор"

200 г - в тубах

1000 г - в банках

3000 г - в ведрах

Высокоэффективный моющий крем для очистки при загрязнениях краской.

«Итсфален» - Моющий гель           Моющий крем для легкого загрязнения

"ИтсФамат" - дозатор моющего геля

«Гелиоколор» - денситометр PD 116 Денситометр проходящего света для управления качеством. Применим для всех термопластичных пленок.

«Гелиоколор» - принтер PD 115    Дополнительное устройство для ГК - денситометра PD 116

«Колор-Контрол» - регулятор вязкости на базе метода измерения сопротивлений. Для всех жидких печатных красок.

Счетчик скорости движения полотна.      Диск для пересчета скорости печатания по числу оборотов и окружности цилиндра
