Муар



При проведении растровых сьемок фотограф устанавлива­ет линиатуру растра под определенным углом к формату изображения.



Оптически наиболее выделяющееся, но для человеческого глаза менее всего раздражающее расположение точечного растра - это диагональное положение, то есть под углом 45 град или соответственно 135 град.



Во флексографской печати это невозможно, поскольку данный растровый угол захватывается ячейками растро­вого валика.



В автотипной растровой флексографской печати мы раз­личаем следующие виды образования муара:

1. Муар поворота растра, который имеется вследствие

неверного угла поворота растра отдельных цветов отно­сительно друг друга.

2 . Муар растрового валика (анилокса) возникает когда не выдержан

в точности заданный*угол в 45 град.

3. Муар клише/валика появляется в случае неверного

соотношения "линиатура растра - клише к линиатуре растра - растровый валик", или вследствие неверного поворота растра, если правильно выбран растровый валик.

4. Муар тоновых градаций обусловлен квадратурой по­ворота. С сильными цветовыми тонами вращение должно быть таким, чтобы муар не появлялся на критических переходах тонов.

5. Муар деформации- следствие одностороннего удли­нения у Фотополимерных печатных Форм, или сморщивания у резиновых клише.

6. Красочный муар может возникнуть за счет различий в толщине красочного слоя или за счет наслоения печат­ной краски на Форму.

7. Муар давления - вследствие завышенного удельного да­вления печати или невыгодной пропорциональной доли сложного эфира в разбавителе печатной краски, что приводит к набуханию (утолщению) Фотополимерных клише.



Различные виды образования МУАРА


8. Машинный муар, обусловленный дефектом подшипнико­вых опор валиков или радиальным биением формных цилиндров.

9 . Муар износа - из-за слишком сильного прижима ракеля растиснутые растровые перемычки или износ хро­мового покрытия растрового валика могут привести к образованию муара.

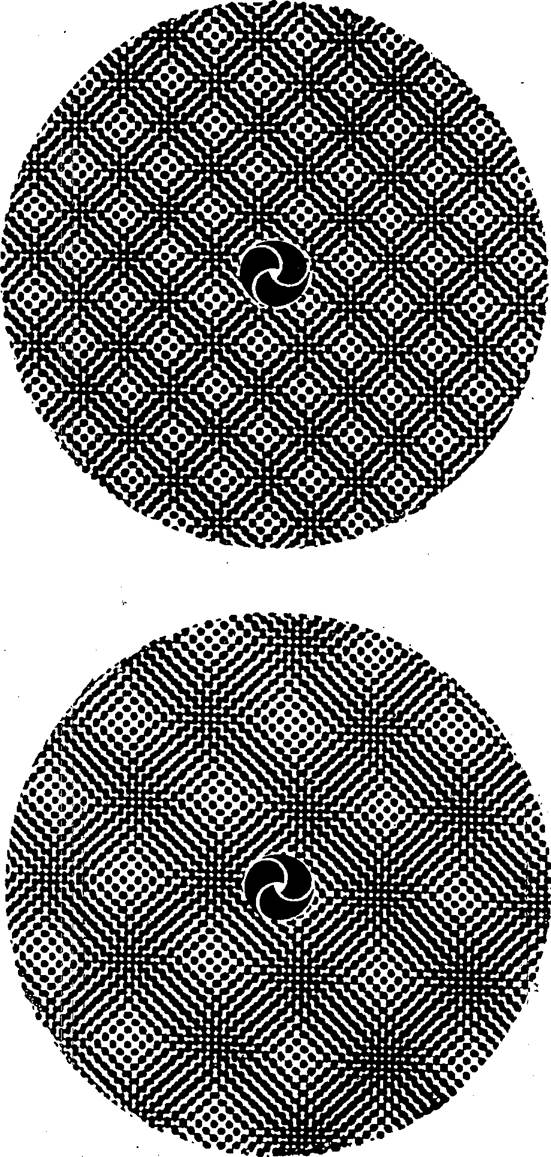

Два изображения на предыдущей странице показывают, насколько по-разному могут образовываться "муарные узоры".


Образец печати из практики: печатный муар однокрасочного изображения.

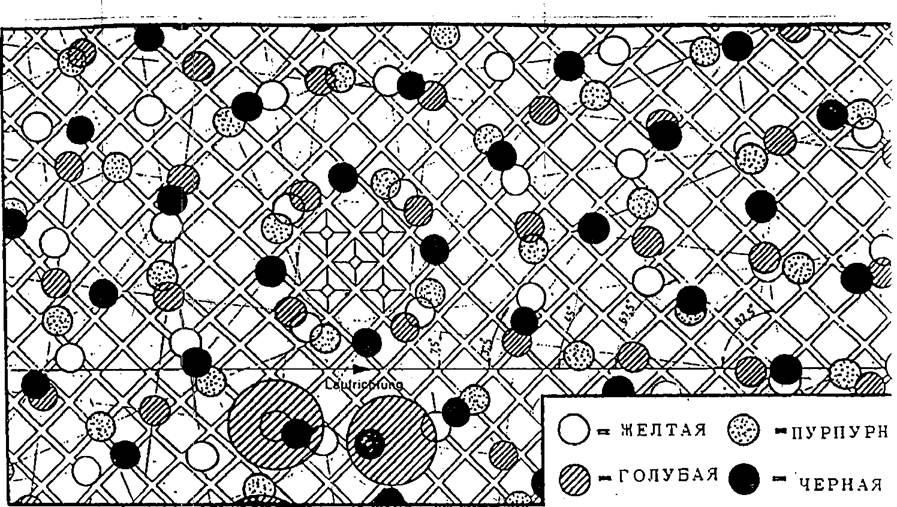

Увеличенная в 250 раз поверхность 140-линеатурного растрового валика (анилокса) с диагональными перекрещивающимися линиями

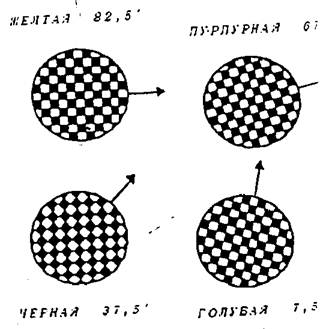

Комплект цветоделительных клише для четырехкрасочной печати, 4 8-линиатурный растр;

Степень запечатывания 5% (мелкие точки)

50% (КРУПНЫЕ ТОЧКИ)

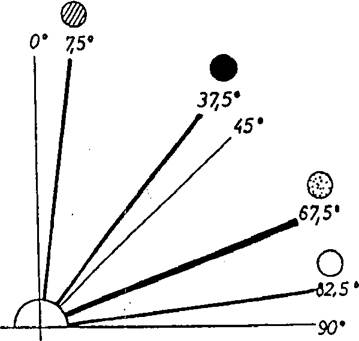

ОДИН ИЗ МНОГИХ ВАРИАНТОВ ДЛЯ УГЛОВ ПОВОРОТА РАСТРА У ОДНОГО КОМПЛЕКТА ЦВЕТОДЕЛЕННЫХ ФОТОФОРМ ДЛЯ ЧЕТЫРЕХ­КРАСОЧНОЙ ПЕЧАТИ
